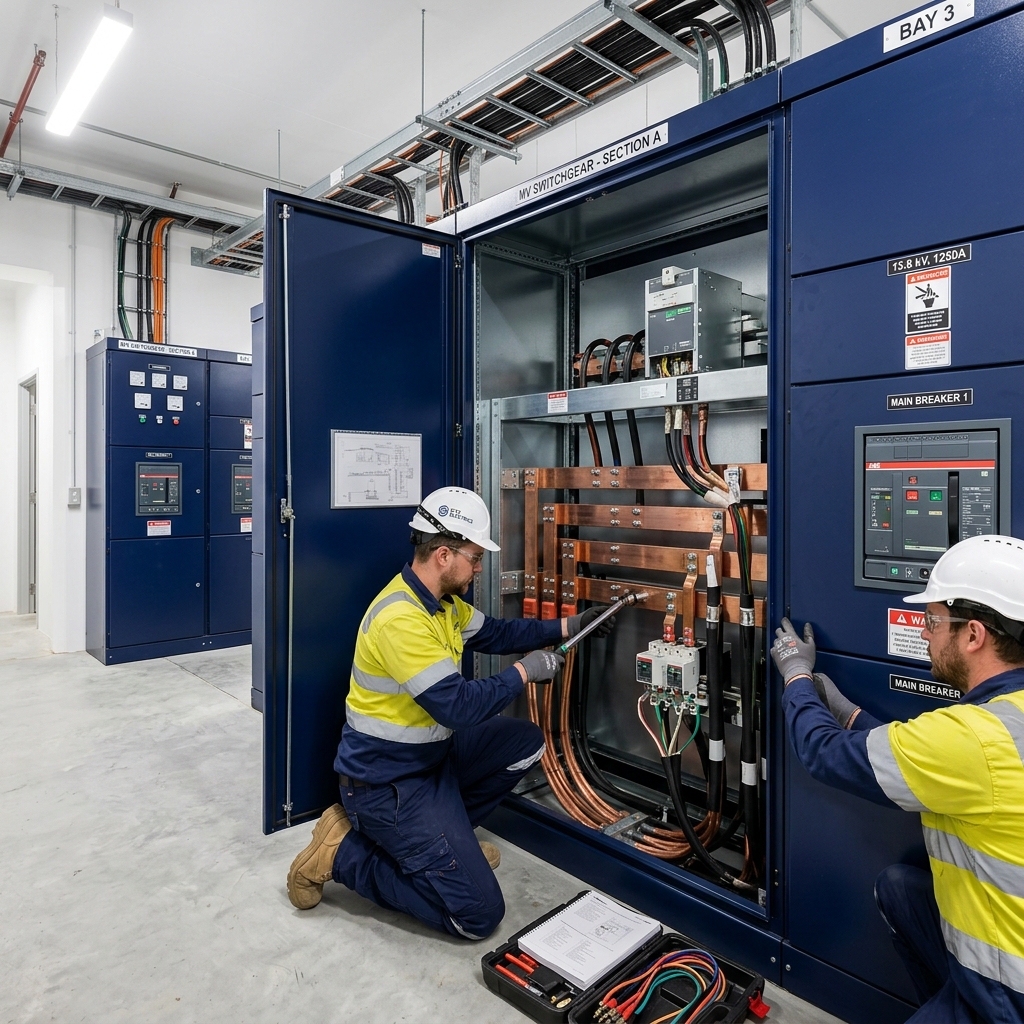

O que é um quadro de média tensão? Trata-se de um conjunto de equipamentos de manobra, proteção e medição alocados em invólucros metálicos (cubículos), operando em tensões de 1kV a 36kV. A sua principal função em uma subestação é proteger o circuito elétrico e o transformador contra sobrecargas e curtos-circuitos, além de permitir o seccionamento seguro da energia. Eles são divididos principalmente em convencionais e blindados (metal-clad), e devem atender às normas rígidas NBR 14039 e IEC 62271-200.
Função do Quadro de Média Tensão na Subestação
O quadro (ou cubículo) de média tensão é o "coração" da proteção da entrada de energia em subestações abrigadas. Ele recebe a energia que vem da rede de distribuição da concessionária (como a Neoenergia) e a distribui internamente com segurança, além de proteger os transformadores e a própria rede externa contra falhas.
Sem um painel de média tensão adequadamente dimensionado em um projeto de subestação, indústrias e grandes empreendimentos estariam expostos a acidentes graves, desligamentos não programados e danos caríssimos aos ativos elétricos.

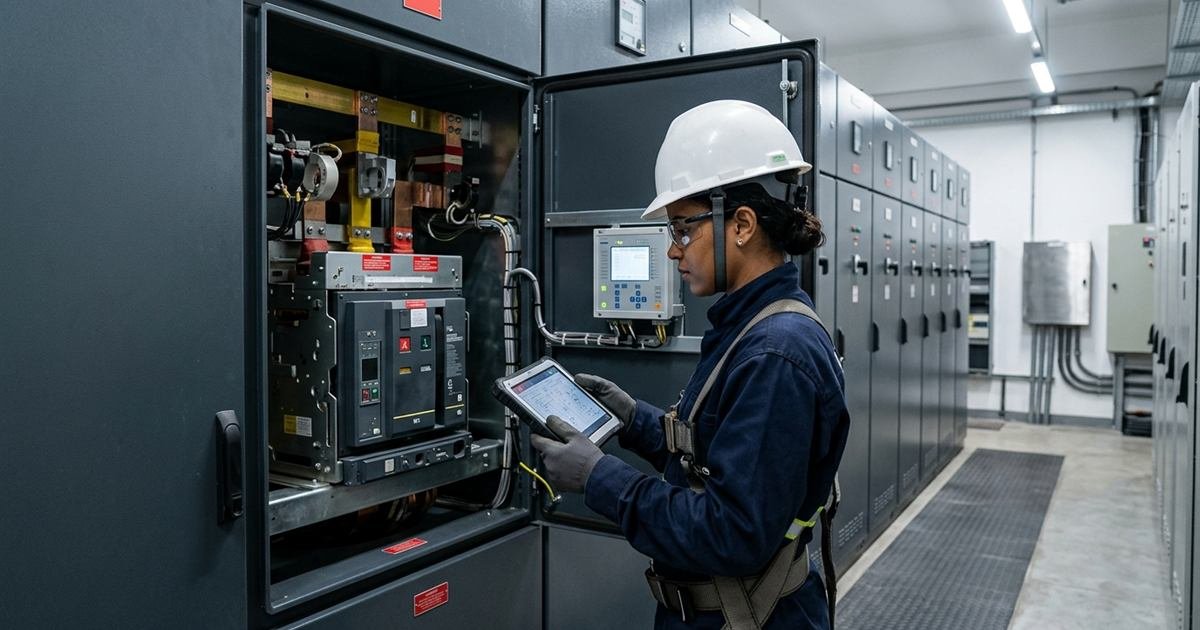

Tipos: Convencional vs. Blindado (Metal-Clad)
Na elaboração de um projeto elétrico, um dos principais pontos de decisão técnica e orçamentária é a escolha entre os dois principais tipos de quadros de média tensão.
1. Painel Convencional (LSC1 / LSC2A)
É o modelo mais simples e amplamente utilizado em subestações menores devido ao seu custo mais acessível. Suas divisões internas não oferecem isolação total entre os componentes (disjuntor, cabos e barramento). Isso significa que, para realizar uma manutenção segura, muitas vezes é necessário desenergizar todo o cubículo, reduzindo a continuidade do serviço. Embora atenda a instalações onde a parada para manutenção não é crítica, ele tem um nível menor de contenção contra arcos internos.
2. Painel Blindado / Metal-Clad (LSC2B)
Considerado o estado da arte em proteção para média tensão. O painel Metal-Clad possui compartimentação metálica contínua aterrada para todas as seções vitais: compartimento de barramento, de cabos/medição, do disjuntor (frequentemente extraível) e de baixa tensão. Caso ocorra uma falha grave (como um arco elétrico) em um dos compartimentos, a estrutura isola o defeito, protegendo os demais e, sobretudo, os operadores externos.
Esses equipamentos possuem classificação IAC (Internal Arc Classification), o que significa que foram ensaiados em laboratório para garantir que a explosão seja direcionada por flaps na parte superior, impedindo acidentes com pessoas posicionadas em frente ao painel.
| Característica | Convencional | Blindado (Metal-Clad) |
|---|---|---|
| Segregação Interna | Parcial ou Inexistente | Total (Compartimentos metálicos aterrados) |
| Disjuntor | Fixo na maioria dos casos | Geralmente Extraível (carro disjuntor) |
| Segurança Humana | Média | Altíssima (Resistente a arco interno IAC) |
| Continuidade de Serviço | Baixa (Desenergização geral) | Alta (LSC2B) - manutenção segura em partes |
| Custo e Dimensões | Menor custo, mais leve | Maior investimento, peso e exigência de espaço |
Atenção ao investimento: Se a sua planta requer máxima disponibilidade, como hospitais, data centers e grandes indústrias, não hesite em especificar quadros Metal-Clad. O custo maior se paga evitando multas contratuais ou paradas críticas.

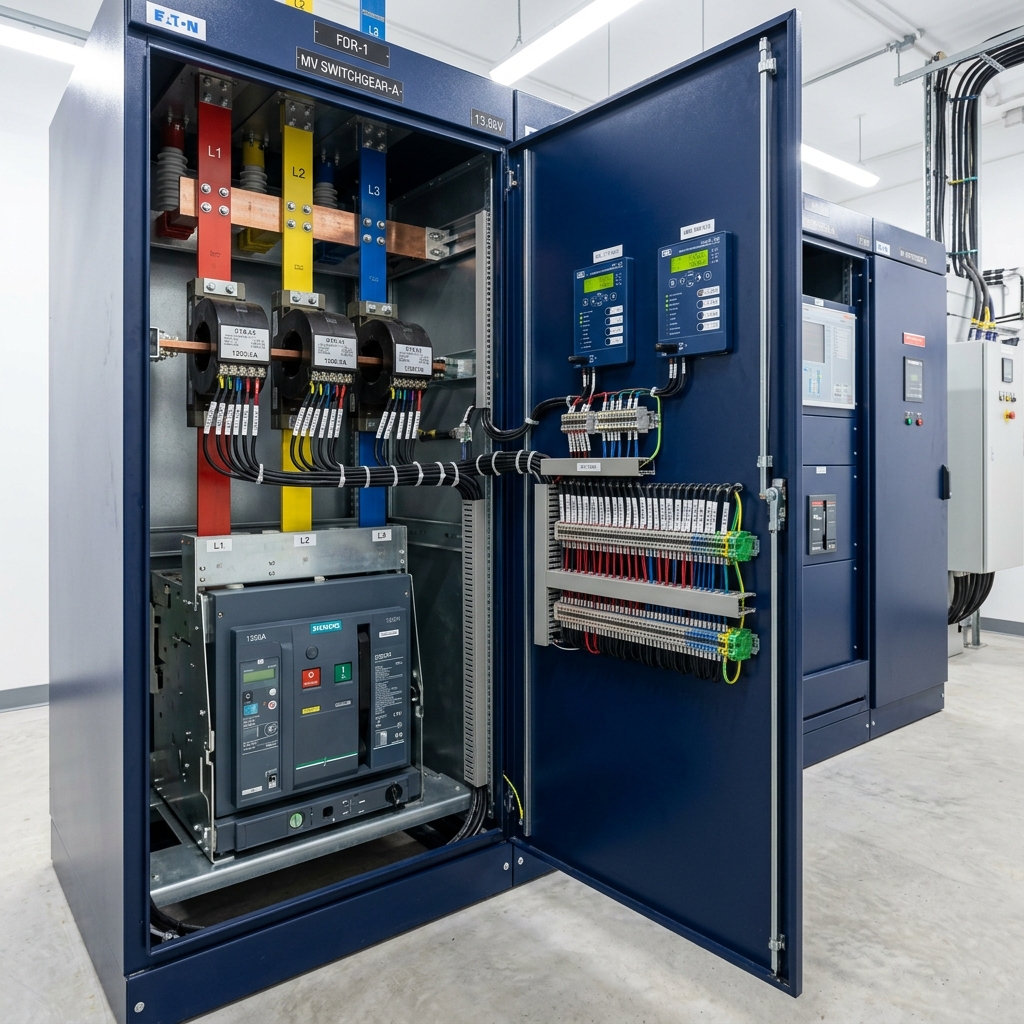

Componentes Principais de um Quadro MT
O cubículo é uma montagem que acomoda equipamentos robustos destinados a monitorar, isolar e extinguir faltas elétricas. Conheça os principais componentes:
Disjuntor de Média Tensão
O principal agente de interrupção. Em caso de curto-circuito detectado, ele desarma, separando fisicamente os contatos. Atualmente predominam os disjuntores a vácuo (alta durabilidade mecânica e elétrica) e a gás SF6 (excelentes propriedades isolantes e extintoras de arco).
Chave Seccionadora (ou Seccionadora de Aterramento)
É uma chave manual ou motorizada projetada não para interromper grandes correntes, mas para criar uma separação visível no circuito após a abertura do disjuntor. Isso garante a segurança total da equipe durante a manutenção, comumente equipada com sistema de aterramento integrado.
Relé de Proteção Microprocessado
O "cérebro" do painel. Relés modernos recebem os sinais dos TCs e TPs, analisam oscilogramas em tempo real e emitem o comando de trip (desarme) ao disjuntor. Eles contêm diversas funções (ANSI 50, 51, 27, 59) para atuar com seletividade milimétrica.
TC (Transformador de Corrente) e TP (Transformador de Potencial)
Equipamentos de medição que reduzem os altos valores de corrente (ex: 600A para 5A) e de tensão (ex: 13.8kV para 115V) para níveis seguros que os relés de proteção e medidores da concessionária possam ler sem risco de danos.
Para-Raios / DPS (Dispositivo de Proteção contra Surtos)
Protege o equipamento contra sobretensões transitórias originadas de descargas atmosféricas ou manobras bruscas na rede. Eles desviam o surto para o sistema de aterramento da subestação.
Classes de Tensão: 15kV, 24.2kV e 36.2kV
O dimensionamento do painel depende da tensão de fornecimento local da sua concessionária de energia. É fundamental especificar o painel na classe correta para garantir a suportabilidade de isolação e distâncias de segurança no projeto (NBI / Nível Básico de Isolamento).
- Classe 15kV: Utilizada em redes de distribuição operando em 11.4kV, 13.2kV e 13.8kV. A esmagadora maioria das plantas urbanas e industriais brasileiras é atendida nesta faixa, e esse quadro domina o mercado com transformadores tradicionais.
- Classe 24.2kV: Menos comum, adotada em regiões específicas onde as concessionárias fornecem energia na faixa de 23.1kV.
- Classe 36.2kV: Muito utilizada no interior, em zonas rurais, agronegócio e grandes parques de energia (solar e eólica) conectados em 34.5kV. Essa classe exige cubículos maiores por conta da distância física necessária para evitar o centelhamento.
Normas IEC 62271 e NBR 14039
A correta instalação da subestação e construção do painel de MT passa pelo conhecimento de normas críticas:
A ABNT NBR 14039 trata de Instalações elétricas de média tensão (1 kV a 36,2 kV). É a norma raiz no Brasil para projetos de subestações abrigadas. Você pode ler mais aprofundado em nosso artigo focado nas normas da NBR 14039.
A IEC 62271-200 é a norma técnica internacional que rege conjuntos de manobra e controle em invólucro metálico. Ela define os ensaios de tipo (testes de laboratório sob condições extremas) e rotina, estabelecendo as classificações de continuidade de serviço (LSC) e a classificação de arco interno (IAC). Quando você especifica um quadro Metal-Clad aprovado em testes IAC AFLR (A=acesso por pessoal autorizado, F=frente, L=lateral, R=rear/traseira), você garante segurança máxima.
Manutenção e Inspeção do Quadro de Média Tensão
Quadros de média tensão operam silenciosamente e muitas vezes são esquecidos pelos gestores até que uma interrupção ocorra. Um programa de manutenção preventiva anual é a forma mais barata de gerenciar o risco.
Os procedimentos envolvem a execução de termografia infravermelha para identificar componentes sobreaquecidos, que representam conexões frouxas ou oxidadas. A limpeza para remoção de poeira nos isoladores previne correntes de fuga e curtos. Relés de proteção devem ser aferidos periodicamente utilizando malas de teste para injetar correntes secundárias e garantir que atuarão no tempo programado (parametrização).
A Exitogrid Engenharia oferece não apenas o projeto e elaboração, mas o comissionamento total e laudos técnicos de manutenção da sua subestação abrigada em Pernambuco, garantindo conformidade com a Neoenergia.
Precisa especificar ou projetar sua subestação de média tensão?
A Exitogrid Engenharia elabora o projeto completo de subestação e aprovação junto à concessionária, garantindo conformidade e segurança na escolha de quadros MT.
Dúvidas frequentes (FAQ)
Os quadros blindados (Metal-Clad) possuem compartimentação metálica isolada para cada função (disjuntor, barramento, cabos), oferecendo altíssima segurança contra arcos internos, enquanto os convencionais não têm segregação total, sendo mais simples, porém com maior risco em caso de falhas severas e maior necessidade de desenergização para manutenções.
Os componentes essenciais incluem o disjuntor de média tensão (geralmente a vácuo ou gás SF6), chaves seccionadoras de isolamento/aterramento, transformadores de corrente (TC), transformadores de potencial (TP), relés de proteção microprocessados, barramentos de cobre e para-raios (DPS).
No Brasil, as classes de tensão mais utilizadas em distribuição industrial e predial são 15kV, 24.2kV e 36.2kV. A classe 15kV é a mais dominante, atendendo fornecimento local de 13.8kV, enquanto a classe 36.2kV é mais vista em agronegócio e conexões de 34.5kV.
A série de normas IEC 62271 padroniza requisitos globais de segurança, ensaios de tipo (como o de arco interno IAC) e desempenho dos equipamentos de manobra de média tensão. Ela atesta de forma inequívoca que o painel é capaz de suportar as falhas para as quais foi projetado sem ferir pessoas na vizinhança.
A manutenção deve ser predominantemente preventiva (anual), englobando inspeção termográfica, limpeza dos isoladores, reaperto de conexões, testes de resistência de isolamento (megger) e testes paramétricos nos relés de proteção com emissão de laudos. Isso evita falhas repentinas que param a indústria.
O espaço depende diretamente do tipo de painel escolhido e da classe de tensão. Painéis 15kV Metal-Clad exigem espaços generosos para extração do disjuntor e corredores de fuga, comumente exigindo salas de no mínimo 3x4m, devendo o projeto elétrico da subestação validar as distâncias conforme NBR 14039.
