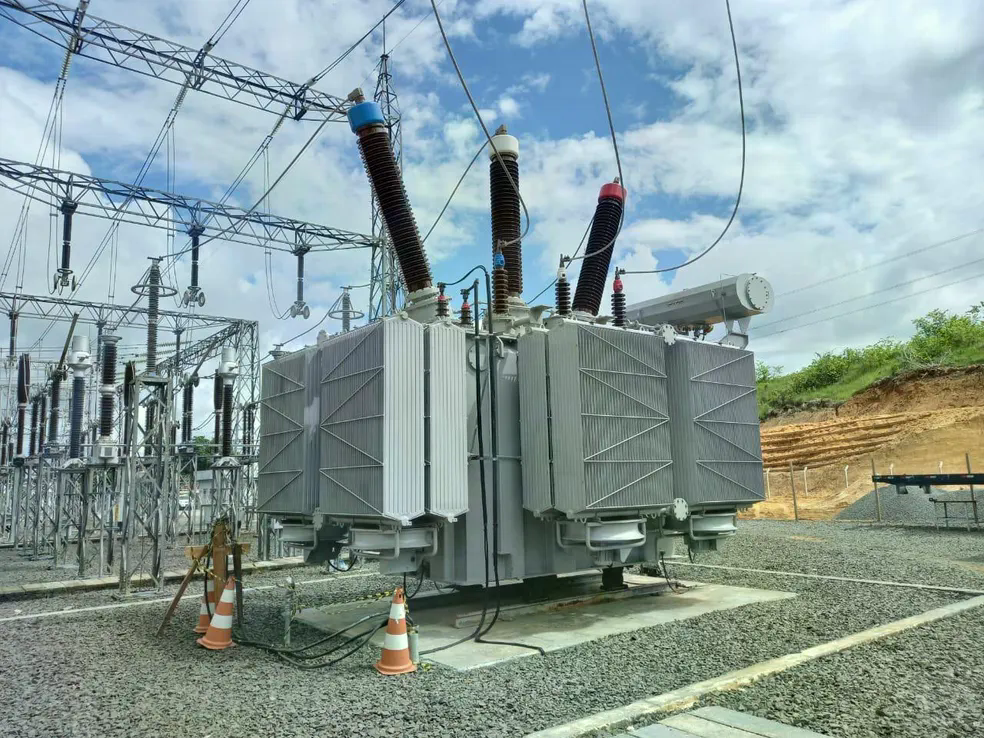

Dimensionamento de Transformador para Subestação: Guia Técnico Completo

1. Por que o dimensionamento correto é crítico?

Muitos profissionais menos experientes aplicam uma "regra de bolso" demasiadamente otimista (ou excessivamente conservadora) ao realizar o projeto de subestação. No entanto, as consequências de errar nessa etapa são graves, com impactos de engenharia e financeiros diretos para o cliente final. Cada KVA mal calculado pode representar um custo alto no longo prazo ou um blecaute total na operação.

Quais os principais erros neste processo?

• Subdimensionamento (A Queima): Quando a carga supera a capacidade do transformador em regime contínuo, a temperatura interna sobe além do especificado na classe de isolamento. O resultado é o desgaste rápido das bobinas, vazamentos de óleo (se aplicável), e eventualmente a queima catastrófica. O custo de oportunidade por horas de parada da planta e troca do equipamento é muitas vezes mais caro que a diferença de preço para um transformador maior.
• Superdimensionamento (O Desperdício): Comprar um transformador muito maior que a demanda significa jogar dinheiro fora na aquisição e suportar custos ocultos de operação. Existem dois problemas críticos aqui: primeiro, multas por baixo fator de potência devido à corrente de magnetização elevada em relação à carga; segundo, as perdas no núcleo de ferro (perdas a vazio), que ocorrem 24 horas por dia, consumindo kW continuamente da rede, inflando a fatura da concessionária.

Dessa forma, o cálculo não se resume a apenas somar potências e comprar a máquina correspondente; ele envolve a avaliação da probabilidade de operação simultânea de cada circuito.

2. A Fórmula de Cálculo de Potência e Exemplo Prático

O dimensionamento se inicia pelo levantamento minucioso das cargas da instalação. O objetivo é calcular a Potência Aparente (S), expressa em kVA, que o equipamento deve fornecer para a carga, respeitando todos os critérios operacionais.

A fórmula geral do cálculo simplificado é a seguinte:

Onde as variáveis representam:

• S: Potência Aparente (kVA) exigida - a capacidade do transformador.
• P: Potência Ativa total instalada (kW) na unidade consumidora.
• FP: Fator de Potência médio estimado ou normatizado (normalmente adotado entre 0,85 e 0,92).
• FD: Fator de Demanda (o percentual da carga que operará simultaneamente).
• FS: Fator de Simultaneidade ou Diversidade (quando há diversidade entre diferentes quadros ou painéis).

Exemplo prático de dimensionamento

Imagine que você foi contratado para projetar a entrada de energia de um pequeno galpão industrial e realizou o seguinte levantamento de cargas instaladas:

• Iluminação Geral (LED): 15 kW (FD = 1.0)
• Ar-condicionado e climatização: 40 kW (FD = 0.8)
• Motores e maquinário de produção: 180 kW (FD = 0.65)
• Tomadas e uso geral: 25 kW (FD = 0.4)

Passo 1: Calcular a demanda ativa máxima simultânea (P_demanda).

• Iluminação: 15 x 1.0 = 15 kW
• Ar-cond: 40 x 0.8 = 32 kW
• Motores: 180 x 0.65 = 117 kW
• Tomadas: 25 x 0.4 = 10 kW
• Total da Demanda Ativa (P): 174 kW

Passo 2: Converter para Potência Aparente (kVA) considerando um Fator de Potência (FP) conservador de 0.92, o exigido pela maioria das normativas de qualidade de energia, sob pena de multa.

S = 174 kW / 0.92 = 189.13 kVA.

Passo 3: Adicionar margem para expansão futura (crescimento vegetativo). Recomenda-se adicionar de 15% a 25% dependendo das expectativas do cliente e da taxa de expansão da planta.

Considerando uma reserva de 20%:

S_projeto = 189.13 kVA x 1.20 = 226.9 kVA.

Com esse valor em mãos, recorremos à tabela de potências padrão da ABNT para escolher a unidade comercial adequada. Não há como encomendar um transformador "quebrado" com o valor exato calculado.

3. Tabela de Potências Padrão de Transformadores (kVA)

Os fabricantes não produzem transformadores sob medida para qualquer valor (ex: um trafo de 226 kVA). A norma NBR 5440 define as potências nominais padronizadas para transformadores de distribuição. Com base no cálculo anterior, sempre selecionamos o valor padronizado imediatamente superior.

Voltando ao nosso exemplo prático, a demanda final calculada com margem de segurança de expansão foi de 226.9 kVA. Consultando a tabela acima, o transformador padrão mais próximo e superior é o de 300 kVA. Essa será a especificação a constar no projeto e ART do engenheiro elétrico durante o processo de instalação de subestação.

4. Fatores de Demanda e Diversidade por Tipo de Carga

Mencionamos no cálculo a importância do Fator de Demanda (FD). Este fator é crucial pois ele previne o superdimensionamento grosseiro, assumindo a premissa óbvia: nunca todas as cargas estarão ligadas e operando na sua potência máxima simultaneamente.

Cada concessionária (e.g., Neoenergia) possui tabelas próprias em suas normas de distribuição (como a NDU-003) para estabelecer fatores para ligações em baixa tensão, porém, em cabines primárias e subestações industriais, os valores são definidos pelo uso real dos equipamentos, através do memorial do engenheiro de projetos.

Alguns exemplos de parâmetros e orientações sobre Fator de Demanda e Simultaneidade:

• Iluminação (FD = 0.8 a 1.0): Em galpões operando 24 horas, toda a iluminação está ligada, FD = 1.0. Em escritórios com sensores, FD pode chegar a 0.8.
• Tomadas de Uso Geral - TUG (FD = 0.2 a 0.4): Nunca se usa tudo ao mesmo tempo. Exceção para laboratórios que requerem computadores continuamente operantes.
• Motores Elétricos: O FD dependerá do regime de trabalho da máquina (S1, S2, etc.). Uma esteira operando 8 horas ininterruptas exige FD=1.0, enquanto uma bomba de recalque de água que liga por 1 hora e desliga terá FD menor, especialmente se for avaliada num ciclo de diversidade com outras bombas (onde elas não partem juntas).
• Solda e Fornos: Equipamentos de soldagem a arco podem apresentar picos altíssimos e curtos de corrente, mas operam com baixo ciclo de trabalho (duty cycle). A análise da demanda precisa considerar o valor eficaz no período de integração da medição (normalmente 15 minutos).

5. Tipos de Transformador: Seco vs a Óleo, Monofásico vs Trifásico

A especificação técnica de um transformador vai muito além do seu valor de kVA. O projetista precisa definir a tecnologia de isolamento, resfriamento e a tipologia de fase. A escolha errada pode ferir normas de segurança e reprovar o projeto na vistoria do Corpo de Bombeiros e da concessionária.

Transformadores a Óleo (Líquido Isolante)

Estes equipamentos são resfriados por fluidos (historicamente óleo mineral, mas atualmente com o avanço tecnológico, usa-se também óleos vegetais biodegradáveis e com maior ponto de fulgor). As bobinas ficam imersas no tanque preenchido com o fluido isolante.

• Vantagens: Possuem o custo inicial (Capex) significativamente menor. Oferecem altíssima capacidade de dissipação de calor, excelente durabilidade, toleram sobrecargas curtas melhor que os trafos a seco e são perfeitamente adequados para ambientes severos (chuva, poeira) e instalações externas, como as clássicas subestações aéreas em poste.
• Desvantagens: O principal problema é o risco de vazamentos e de incêndio intenso. Devido ao material inflamável, exigem construção de bacias de contenção de óleo sob o equipamento (com caixa separadora água-óleo) e maior rigor no projeto civil da cabine primária. Em ambientes internos e confinados (shoppings, garagens de condomínio), as instruções técnicas dos Bombeiros limitam severamente o seu uso, muitas vezes exigindo paredes corta-fogo maciças e sistemas automáticos de supressão (CO2).

Transformadores a Seco (Resina Epóxi)

Nestes modelos, as bobinas são encapsuladas a vácuo em blocos maciços de resina epóxi, não utilizando qualquer fluido refrigerante líquido inflamável. O calor é dissipado pelo próprio ar ambiente através dos dutos de ventilação do bloco de resina.

• Vantagens: São extremamente seguros e resistentes contra incêndios (sendo autoextinguíveis e isentos de halogênios). Não exigem nenhuma bacia de contenção de óleo, ocupam uma pegada civil (footprint) menor, são mais leves e ecologicamente amigáveis. Tornaram-se o padrão obrigatório ou altamente preferencial para subestações em shoppings, complexos hospitalares, condomínios verticais modernos e próximos ao centro de carga industrial.
• Desvantagens: O custo de aquisição é, no mínimo, de 30% a 50% superior ao seu similar a óleo de mesma potência. Apresentam menor tolerância a sobrecargas térmicas severas prolongadas e são altamente sensíveis a ambientes com alta umidade e poeira. Se instalados incorretamente em locais com micropartículas, o acúmulo de poeira nas bobinas pode causar descargas parciais (faiscamento). Portanto, requerem invólucros de proteção metálicos com grau IP adequado.

Monofásico vs Trifásico

Em projetos industriais, comerciais e prediais com potência acima de 75 kVA, as subestações são sempre Trifásicas. Transformadores monofásicos na média tensão são aplicados quase que exclusivamente pelas concessionárias de energia em extensões de rede rural (como o famoso MRT - Monofásico com Retorno por Terra) para abastecer sítios ou bombas de irrigação de pequeníssimo porte.

6. Classes de Tensão (15kV, 24.2kV, 36.2kV)

Não basta saber a potência; o transformador deve ter suas bobinas projetadas para suportar a classe de tensão entregue pela rede primária da sua região. Ao elaborar o projeto elétrico, a primeira ação do engenheiro é solicitar a "Carta de Viabilidade" à concessionária (Neoenergia, Enel, Cemig, etc.), para descobrir o nível exato de tensão de distribuição (AT) disponível no ponto de entrega.

As classes de tensão mais comuns no Brasil são:

• Classe 15 kV: A esmagadora maioria das redes primárias em áreas urbanas consolidadas opera nesta classe, tipicamente em 13.8 kV (fase-fase).
• Classe 24.2 kV: Tensão intermediária, encontrada em algumas concessionárias regionais ou em eixos industriais específicos. As redes operam comumente em 23 kV.
• Classe 36.2 kV: Comum em redes de distribuição operando em 34.5 kV, sendo fortemente predominante em áreas rurais extensas (onde a alta tensão reduz a queda de tensão nas grandes distâncias) ou em zonas industriais de alta demanda e pólos petroquímicos. Os transformadores de 36.2 kV possuem isolação (bucha e distância de fuga) substancialmente maiores e mais caras.

7. Normas Essenciais: NBR 5440, NBR 14039, NDU-003

A engenharia elétrica brasileira é blindada por um arcabouço normativo que visa garantir segurança, interoperabilidade e qualidade. Para o dimensionamento e a instalação do transformador, três documentos são inegociáveis e de conhecimento obrigatório pelo projetista:

• NBR 14039 (Instalações Elétricas de Média Tensão): A bíblia máxima para projetos entre 1,0 kV e 36,2 kV. Ela define não o transformador em si, mas as regras do seu entorno: os parâmetros do sistema de proteção (relés de sobrecorrente e fuga), arranjos físicos da subestação, distanciamentos de segurança, iluminação de emergência e intertravamento de chaves seccionadoras.
• NBR 5440 (Transformadores de Distribuição - Liquido Isolante): Estabelece as características elétricas e mecânicas exigidas para a fabricação dos transformadores de distribuição. Esta norma regula a tabela de potências (que vimos anteriormente), as perdas máximas admitidas e os níveis de isolamento. Para os transformadores a seco, aplica-se a NBR 5356-11.
• Normas de Fornecimento da Concessionária (e.g. NDU-003 da Neoenergia): Cada distribuidora de energia possui o seu próprio manual técnico ("Norma de Distribuição"). Estas normas ditam as regras estritas para a construção dos cubículos de medição, a proteção da entrada, e o poste de transição. As regras da concessionária sobrepõem-se à ABNT nos limites físicos do ponto de entrega e na especificação do projeto, sob pena de reprovação.

8. Quando é Necessário 2 Transformadores em Paralelo?

O paralelismo ocorre quando a subestação requer que dois (ou mais) transformadores operem conectados de forma simultânea a um barramento comum de carga para suprir a demanda. Nem sempre colocar um único transformador gigantesco é a resposta mais adequada em engenharia elétrica. A operação paralela é recomendada ou exigida nos seguintes cenários de alta complexidade:

• Limitações Logísticas e Físicas (Transporte e Içamento): Transformadores que superam a potência de 2.000 kVA (2 MVA) ou 3.000 kVA (3 MVA) possuem peso exorbitante e dimensões agigantadas. Em áreas densamente urbanizadas ou instalações industriais com pé-direito ou acessos restritos, é impossível o içamento e movimentação de uma única máquina de 4 MVA. Neste caso, o engenheiro divide o projeto para dois transformadores paralelos de 2 MVA cada, que passam pelas portas, vias e lajes suportáveis.
• Confiabilidade de Missão Crítica (Redundância N+1): Essencial em hospitais gerais, data centers Tier 3 e 4 e plantas petroquímicas e indústrias de processo contínuo (onde uma parada congela o produto e arruína a linha). A configuração paralela garante que, caso o "Trafo 1" apresente defeito ou precise de manutenção preventiva programada, o "Trafo 2" possa, temporariamente, suportar 100% da carga crítica através de gestão de descarte de carga não essencial. Se você tivesse um único transformador, toda a infraestrutura ficaria fora do ar e no gerador durante semanas.
• Ampliações Tardias de Planta Produtiva: Imagine uma indústria têxtil operando com um trafo de 750 kVA perfeitamente bom. A diretoria decide adquirir novas máquinas injetoras e o cálculo de demanda aponta a necessidade de um total de 1.250 kVA de potência máxima requerida. Ao invés de descartar o equipamento de 750 kVA (ou vendê-lo a preço de banana), a solução financeiramente lógica e viável é manter o primeiro equipamento e comprar um segundo transformador de 500 kVA para operá-los em paralelo no mesmo barramento (se compatíveis tecnicamente).
