O que é a NBR 14039? É a norma brasileira expedida pela ABNT que define os requisitos técnicos para as instalações elétricas de média tensão, abrangendo desde a entrada de energia (ponto de entrega) até a proteção geral e transformadores (de 1,0 kV a 36,2 kV). Para garantir a conformidade e operação legal de uma subestação (cabine primária), além do cumprimento desta norma, o projeto e execução devem envolver engenheiros registrados com projeto e ART, atender às normas NDU da concessionária local (como Neoenergia), e as normas de segurança como NR-10 e NR-35 para serviços em eletricidade e altura.
O que é a NBR 14039 (Escopo e Aplicação)

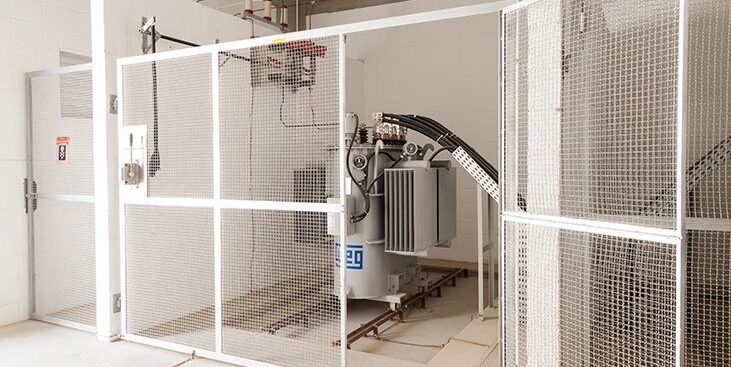

A ABNT NBR 14039 — "Instalações elétricas de média tensão de 1,0 kV a 36,2 kV" — é a espinha dorsal de todo projeto de subestação elétrica (também conhecidas como cabines primárias) e redes de distribuição internas em indústrias, shoppings, hospitais, condomínios e empreendimentos comerciais de grande porte.
O seu principal objetivo é estabelecer um padrão construtivo e operacional que garanta a segurança de pessoas e animais (proteção contra choques), a conservação dos bens materiais (prevenção de incêndios e explosões causadas por falhas elétricas), a continuidade no fornecimento de energia elétrica, além da eficiência e proteção dos equipamentos conectados na planta do cliente.
A norma abrange requisitos para o dimensionamento de condutores de média tensão, distâncias mínimas de segurança (isolação pelo ar), seleção dos sistemas de aterramento, especificação de componentes de proteção (como relés de proteção e disjuntores de média tensão), e as regras para o local de instalação (a infraestrutura civil da subestação, como ventilação, portas corta-fogo, bacias de contenção de óleo, etc.).
Outras normas relacionadas obrigatórias
Nenhuma norma de engenharia trabalha de maneira isolada. Para a legalidade plena na instalação de uma subestação, a NBR 14039 deve ser utilizada em conjunto com um ecossistema normativo:
- NBR 5410 (Instalações Elétricas de Baixa Tensão): Como a subestação realiza o rebaixamento de tensão para a rede interna (ex: de 13.8kV para 380V/220V), a saída secundária dos transformadores e os quadros gerais de baixa tensão (QGBT) precisam obedecer a esta norma, que cobre até 1000V em corrente alternada.
- NR-10 (Segurança em Instalações e Serviços em Eletricidade): A norma regulamentadora do Ministério do Trabalho que rege toda a segurança operacional. Exige o Prontuário de Instalações Elétricas (PIE), vestimentas adequadas (EPIs contra arco elétrico), treinamentos e sinalização. Para mais detalhes, confira a importância da NR-10 nas instalações.
- NR-35 (Trabalho em Altura): Frequentemente aplicável durante a manutenção de subestações aéreas, reparo em postes e instalação de muflas ou SPDA no topo das edificações (altura superior a 2 metros).
- NBR 5440 e correlatas (Transformadores): As normas de fabricação, manuseio e comissionamento dos transformadores de potência, sejam eles a óleo, seco ou de líquido isolante não inflamável.
- Normas da Concessionária (NDUs): Cada distribuidora regional (como a Neoenergia) possui sua própria Norma de Distribuição Unificada (NDU-001, NDU-002, NDU-003, etc.). Para a ligação à rede, o projeto deve cumprir ambos: as normas ABNT e as exigências locais da concessionária. Quando há divergência, a mais restritiva costuma ser adotada no padrão da concessionária.
Tabela Comparativa do Ecossistema Normativo
Para simplificar o entendimento de como as normas interagem dentro do contexto de uma subestação elétrica, elaboramos esta tabela comparativa:
| Norma / Regulamento | Escopo Principal e Foco | Obrigatoriedade e Penalidades por Descumprimento |
|---|---|---|
| ABNT NBR 14039 | Requisitos técnicos de projeto e construção para média tensão (1 kV a 36,2 kV) | Negação de laudo técnico, problemas para atestar o CREA, recusa de apólice de seguro (sinistro por incêndio). |
| ABNT NBR 5410 | Requisitos para a distribuição e proteção em Baixa Tensão (após o transformador) | Riscos de choque, sobrecarga e incêndios. Impacta a emissão do AVCB (Bombeiros). |
| NR-10 e NR-35 (Ministério do Trabalho) | Segurança dos trabalhadores, procedimentos operacionais, EPI, EPC, Prontuário PIE | Multas severas do Ministério do Trabalho, interdição do local, responsabilização criminal e civil em caso de acidente. |
| Normas NDU (Concessionária) | Regras para padronização da medição, proteção e entrada de energia local | Rejeição do projeto na análise, recusa na vistoria e impedimento de ligação ou aumento de carga de energia. |
Nota importante sobre Hierarquia: As NRs têm força de lei federal (regulamentam a CLT). As ABNTs, em princípio, são normas técnicas; no entanto, o Código de Defesa do Consumidor e diversas leis exigem que serviços e produtos sigam normas da ABNT, conferindo-lhes força legal prática. As NDUs são exigências comerciais e técnicas do contrato com a fornecedora de energia.
Principais Requisitos Técnicos da NBR 14039
Para engenheiros e mantenedores, o domínio da NBR 14039 é inegociável em certas diretrizes fundamentais da construção da cabine primária e subestação. Destacam-se os seguintes eixos:
1. Sistema de Aterramento e Equipotencialização
Em uma subestação, o sistema de aterramento não é apenas para "descarregar raios". Ele deve garantir tensões de toque e tensões de passo seguras para operadores e pessoas nas imediações durante um curto-circuito. A NBR 14039 exige que todas as massas metálicas (cercas, painéis, carcaças de transformadores, portas) sejam interligadas (equipotencializadas) e a malha de terra deve possuir baixa impedância.
2. Proteção e Seletividade
A proteção da cabine primária deve atuar de forma coordenada. Se houver um curto-circuito em um equipamento isolado na fábrica, apenas o disjuntor mais próximo à falha deve atuar, sem desligar toda a planta (seletividade). E de suma importância: a proteção interna da subestação do consumidor deve estar perfeitamente coordenada com os relés da concessionária, para que falhas internas não desliguem a rede do bairro.
3. Distâncias de Segurança e Infraestrutura Civil
A tensão média é capaz de romper o ar (formação de arco elétrico) se as distâncias não forem adequadas. A norma tabela distâncias mínimas entre partes vivas (barramentos) e paredes/pisos, além de exigir corredores com largura suficiente para escape e portas de saída (muitas vezes com barras antipânico e abertura para fora). Também engloba bacias de contenção para reter o óleo isolante em caso de vazamento do transformador, evitando contaminação ambiental e propagação de chamas.
Sistemas adequados de proteção contra descargas atmosféricas (SPDA e Para-raios) são vitais para defender essas estruturas instaladas ao ar livre ou no topo de edificações.
Como Garantir a Conformidade (Fiscalização e Atualizações)
As normas sofrem revisões esporádicas. Uma subestação instalada há 20 anos pode estar defasada em relação a equipamentos de segurança modernos ou novas exigências das concessionárias, um risco sério em vistorias anuais dos Bombeiros, fiscalizações do Ministério Público do Trabalho, ou mesmo auditorias para modernização da subestação.
Para assegurar conformidade, todo proprietário de subestação deve implementar um plano de manutenção preventiva anual (ou semestral). Isso não envolve apenas limpeza, mas medições rigorosas:
- Análise do óleo do transformador (físico-química e cromatografia)
- Termografia em painéis e conexões para identificar pontos quentes (mau contato)
- Aferição e calibração de relés de proteção e disjuntores de média tensão
- Medição ôhmica da malha de aterramento e emissão de laudo atualizado
A responsabilidade é de quem opera: O responsável técnico ou proprietário da instalação responde civil e criminalmente por danos caso ocorra um acidente e seja comprovada negligência com os laudos periódicos e manutenções exigidas pelas normas.
