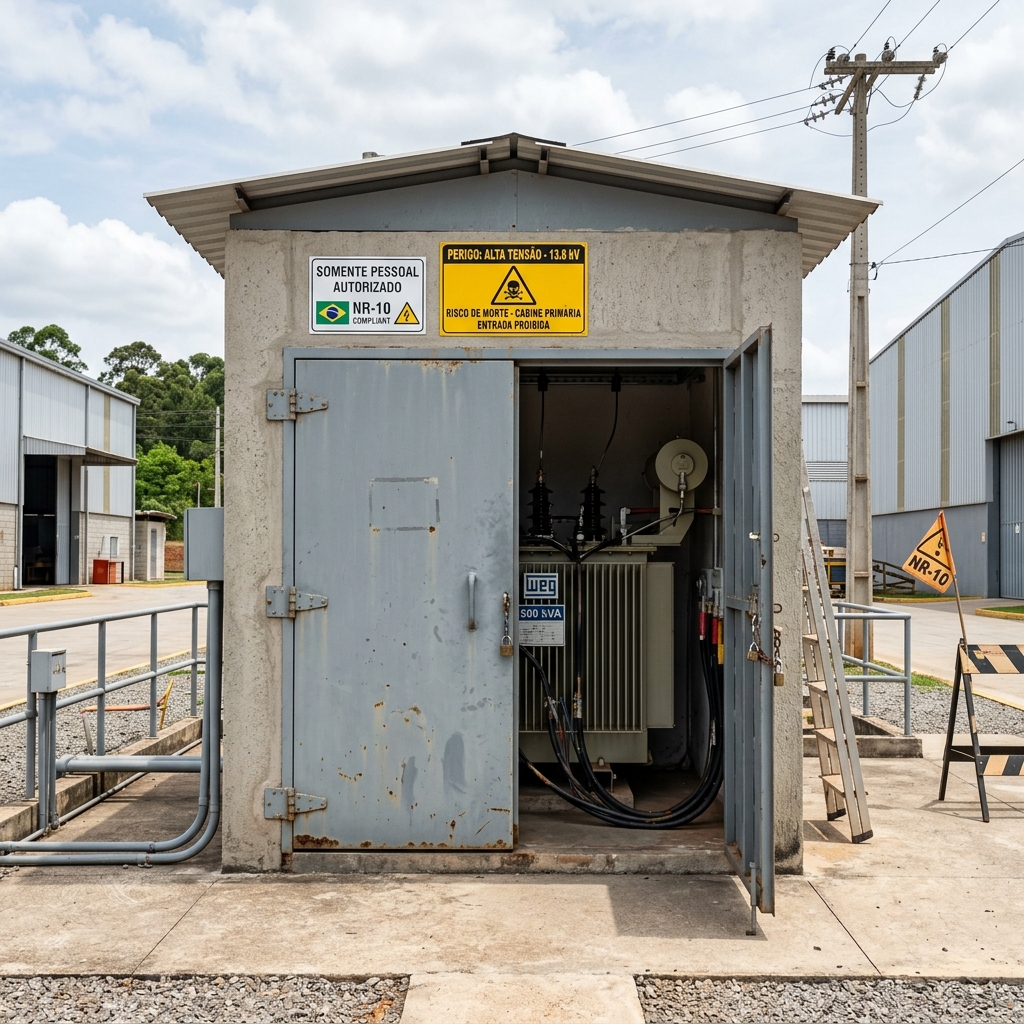

O que é uma Cabine Primária? É o conjunto de instalações e equipamentos destinado a receber a energia elétrica em média tensão (geralmente 13,8 kV ou 34,5 kV em Pernambuco) entregue pela concessionária, realizando a proteção, medição e, na maioria dos casos, a transformação dessa energia para a baixa tensão (380V/220V) para o uso da instalação consumidora. Toda cabine primária exige projeto aprovado, execução por profissionais qualificados e deve atender à norma ABNT NBR 14039 e aos padrões locais da Neoenergia.
O que é Cabine Primária e qual sua função na subestação?
A cabine primária (frequentemente tratada como sinônimo de subestação abrigada) desempenha o papel de interligar o consumidor à rede de distribuição de Média Tensão da concessionária de energia. Ela atua como um "ponto de entrega" e proteção principal de grandes instalações (indústrias, galpões, condomínios, shoppings, hospitais).
As funções vitais de uma cabine primária são:
- Recepção da energia: Receber a média tensão de forma segura e padronizada.
- Medição: Acondicionar os transformadores de instrumento (TCs e TPs) da concessionária para o faturamento do consumo de energia.
- Proteção Geral: Abrigar o disjuntor de média tensão e relés de proteção que desarmam o sistema em caso de curtos-circuitos ou anomalias graves, protegendo a rede da distribuidora e as instalações do cliente.
- Transformação: Geralmente, abriga também o transformador de potência que converte a energia para baixa tensão (BT), podendo distribuir a energia via quadros de baixa e média tensão para o resto do complexo.
Tipos de Cabine Primária: Comparativo
A escolha do tipo de cabine primária é uma das etapas cruciais na elaboração de um projeto de subestação. As três principais opções do mercado são alvenaria, metálica/blindada e pré-fabricada. Cada uma apresenta vantagens distintas em termos de custo, tempo de implementação e uso do espaço.
| Tipo de Cabine | Prós | Contras | Custo Estimado | Prazo de Implantação |
|---|---|---|---|---|
| Alvenaria (Convencional) | Construção flexível, materiais abundantes, baixo custo de materiais. | Obras civis demoradas, exige grande espaço físico, não é móvel, sujeita a problemas de obra (infiltrações). | A partir de R$ 60.000 (sem trafo) | 60 a 120 dias (depende da obra civil) |
| Metálica / Blindada (Skid/Eletrocentro) | Altamente compacta, máxima segurança (compartimentada), instalação plug-and-play, pode ser realocada. | Custo inicial de aquisição mais elevado, requer planejamento logístico de içamento. | R$ 120.000 a R$ 250.000+ | 30 a 60 dias (tempo de fábrica/entrega) |
| Pré-fabricada (Concreto) | Construção mais rápida que a alvenaria comum, boa resistência mecânica, acabamento padronizado. | Pesada, difícil de realocar no futuro, frete encarece dependendo da distância até o fornecedor. | R$ 90.000 a R$ 150.000 | 45 a 90 dias |

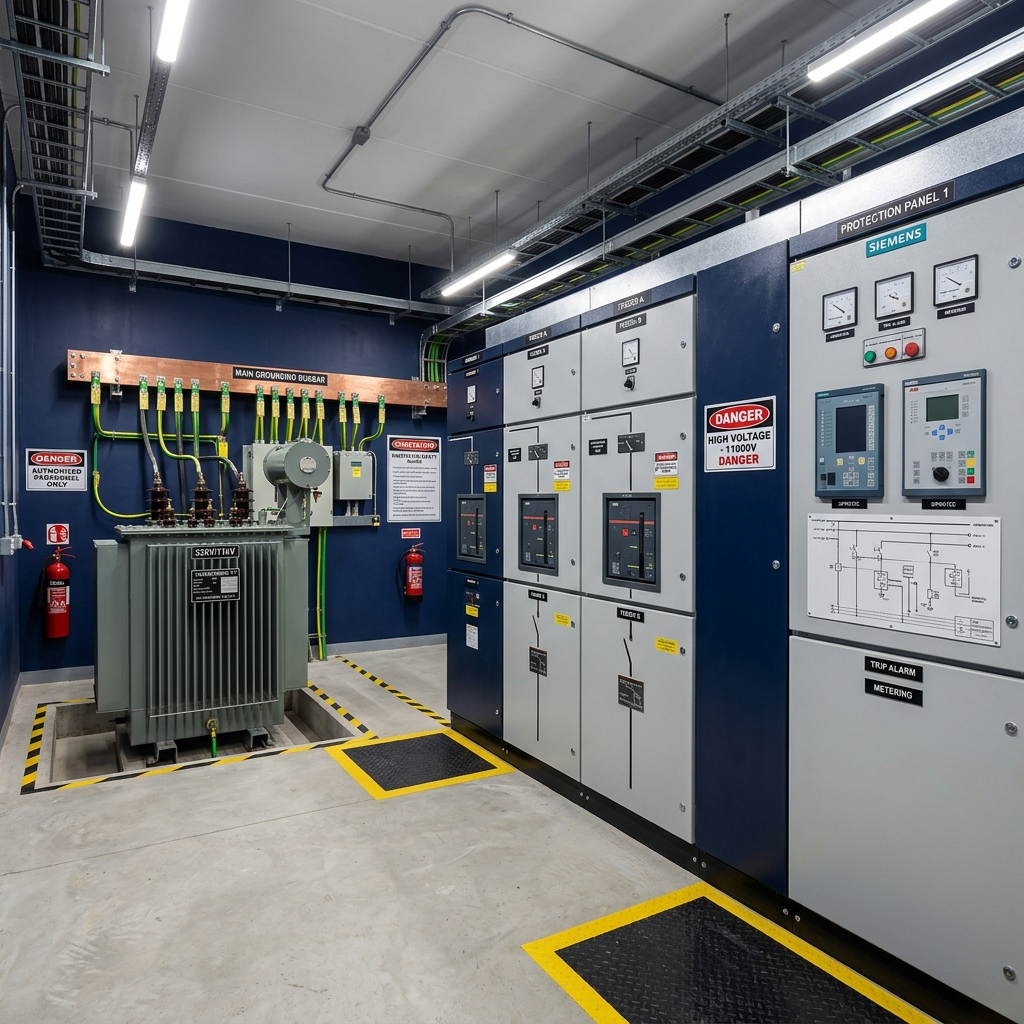

Componentes Internos da Cabine Primária
Independente do invólucro (alvenaria ou blindada), a NBR 14039 e as normas da Neoenergia exigem equipamentos fundamentais dentro de uma cabine primária. Na etapa de instalação da subestação, estes componentes são dispostos em "cubículos":
- Chave Seccionadora: Permite manobras e isolamento visível de circuitos, crucial para segurança em manutenções. Pode operar em vazio ou sob carga (com fusíveis).
- Disjuntor de Média Tensão: Dispositivo responsável por interromper correntes de carga e de curto-circuito. Atualmente usam-se muito os disjuntores a vácuo ou SF6, dispensando os antigos disjuntores a pequeno volume de óleo (PVO).
- Relé de Proteção (PEX): Um "computador" eletrônico ou microprocessado que monitora as correntes e tensões lidas e comanda a abertura do disjuntor caso detecte sobrecorrente, curto-circuito, desbalanço, etc.
- Transformadores de Instrumento (TP e TC): Os TPs (Transformadores de Potencial) e TCs (Transformadores de Corrente) reduzem as altas grandezas elétricas para níveis seguros de 115V e 5A, alimentando os relés de proteção e os medidores da concessionária.
- Para-raios (DPS de Média Tensão): Protegem as instalações e o transformador contra sobretensões transitórias originadas por descargas atmosféricas ou manobras bruscas na rede.
- Malha de Aterramento: O sistema de aterramento da cabine primária precisa ser projetado com extremo rigor (tensão de passo e de toque), dissipando correntes de falta para o solo e garantindo a vida de operadores e a integridade de equipamentos.
Atenção: A qualidade do sistema de aterramento é um dos itens mais cobrados na vistoria da Neoenergia. Uma resistência de aterramento alta reprovará imediatamente a energização da sua cabine primária.
Normas Aplicáveis (NBR 14039, NR-10 e NDU-003)
Uma cabine primária lida com energias letais e requer aderência estrita a normas, tanto civis quanto elétricas:
- ABNT NBR 14039: É a "Bíblia" para instalações elétricas de média tensão (de 1,0 kV a 36,2 kV). Ela define afastamentos mínimos, especificações de projeto, isolamentos e disposições físicas de equipamentos.
- NR-10: Norma Regulamentadora de Segurança em Instalações e Serviços em Eletricidade. Estabelece a obrigatoriedade de medidas de controle (como o Prontuário de Instalações Elétricas, EPIs, EPCs) para garantir a saúde dos trabalhadores.
- NDU-003 (Neoenergia): É a Norma de Distribuição específica da concessionária Neoenergia Pernambuco. Mesmo que a cabine siga a NBR, ela precisa respeitar a NDU-003, que detalha os tamanhos exatos das telas, a disposição da medição, os modelos de muflas e condutores homologados na região.
Dimensionamento: Fatores que definem o tamanho
O dimensionamento de uma cabine primária e de seus equipamentos baseia-se em estudos elétricos cuidadosos elaborados pelo engenheiro projetista. Os principais parâmetros incluem:
- Demanda Projetada (kVA): Determina a potência do transformador e as correntes nominais de cabos, disjuntores, TCs e chaves. Recomenda-se realizar dimensionamento de transformador prevendo crescimento da planta.
- Nível de Curto-Circuito: Valor fornecido pela Neoenergia (ex: estudo de curto-circuito no ponto de entrega). Os equipamentos da cabine devem suportar esses picos mecânicos e térmicos sem explodir, sendo especificados pela corrente de curto-circuito (kA).
- Classe de Tensão: Se o sistema será de 15 kV (para redes 13.8kV) ou superior. Isso define os níveis de isolamento (NBI) de todos os isoladores, muflas e chaves da cabine.
Seu projeto exige expertise em Cabines Primárias?
A Exitogrid é credenciada Neoenergia para todos os tipos de projetos elétricos em Média Tensão. Projetamos e instalamos subestações completas, 100% de acordo com a NBR 14039 e NDU-003.
Processo de aprovação na Neoenergia PE
A construção de uma cabine não pode começar de forma aleatória. O processo segue um rito obrigatório junto à distribuidora, e ser atendido por uma empresa credenciada Neoenergia faz toda a diferença nos prazos.
Projeto Elétrico e Estudo de Proteção
Elaboração do projeto de engenharia com diagrama unifilar, memorial de cálculo, estudo de curto-circuito e coordenação/seletividade da proteção. O projeto é assinado por engenheiro eletricista via ART e deve atender rigorosamente à NDU-003.
Análise e Aprovação (Neoenergia)
O projeto é submetido à Neoenergia. A concessionária tem de 15 a 30 dias para avaliar. Podem ocorrer solicitações de adequação. Uma vez aprovado o projeto físico e o estudo de proteção, emite-se a autorização de obra.
Execução e Obra
Construção civil da cabine primária ou posicionamento da cabine blindada. Realiza-se a instalação da subestação com montagem eletromecânica dos quadros, condutores, chaves e disjuntores.
Vistoria, Testes e Energização
Solicita-se a vistoria. Os técnicos da Neoenergia vão ao local verificar se a obra obedece fielmente ao projeto aprovado. São exigidos os relatórios de comissionamento (testes dos relés, resistência de isolamento e aterramento). Aprovado na vistoria, ocorre a instalação do medidor e a energização definitiva da cabine.
Custos reais estimados em Pernambuco
Os custos de implementação variam fortemente conforme a potência e o tipo de cabine. Abaixo apresentamos estimativas macroeconômicas (Valores 2026, mercado de Pernambuco) para ajudar em estudos de viabilidade:
- Cabine de Alvenaria (Construção Civil + Projetos + Cubículos): Para potências entre 225kVA e 500kVA, os valores globais variam entre R$ 80.000 e R$ 180.000. Embora a alvenaria seja barata, os equipamentos avulsos encarecem o conjunto.
- Cabine Metálica / Skid Blindado (Completa de fábrica): Soluções compactas plug-and-play partem de R$ 150.000 e podem ultrapassar R$ 350.000 em instalações mais robustas, porém o cliente economiza de 2 a 3 meses de obras civis no local.
- Estudo e Projetos (Apenas Engenharia): Elaboração de projetos, ARTs e trâmite Neoenergia gira entre R$ 6.000 e R$ 20.000, a depender da complexidade do estudo de coordenação e seletividade.
Manutenção Preventiva: O segredo da longevidade
Por fim, após energizada, a cabine primária não pode ser esquecida. A falta de manutenção é a principal causa de incêndios, falhas e paradas não programadas que custam milhares de reais às empresas. A manutenção preventiva, recomendada anualmente, inclui:
- Limpeza geral e reaperto de conexões (torquimetria).
- Inspeção termográfica para detectar pontos quentes antes que falhem.
- Testes de resistência de isolamento (Megger) em cabos e transformador.
- Aferição e calibração dos relés de proteção de Média Tensão (Injeção de corrente).
- Análise do óleo do transformador (físico-química e cromatografia).
