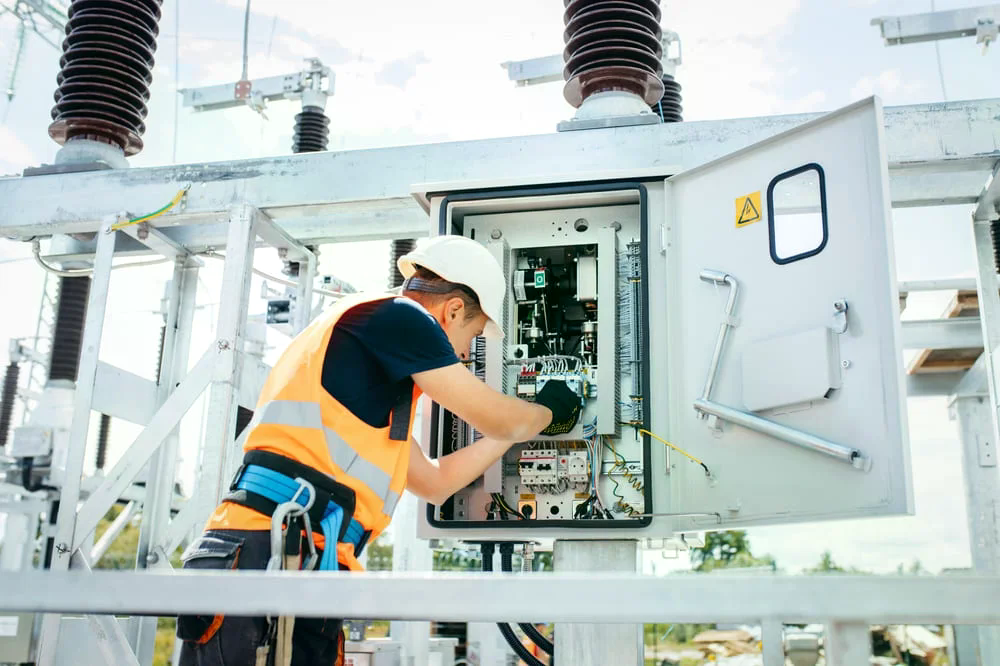

Por que a manutenção de subestação elétrica é vital? A subestação é o coração do sistema elétrico de grandes instalações (indústrias, condomínios comerciais e hospitais). Falhas em seus componentes podem levar a paradas totais, incêndios e multas severas por descumprimento das normas NR-10 e NBR 14039. A manutenção ideal combina ações preventivas (limpeza, reapertos, testes de isolação e resistência ôhmica) e preditivas (termografia, análise cromatográfica e físico-química do óleo) para identificar problemas antes que eles ocorram, garantindo confiabilidade e prolongando a vida útil dos equipamentos essenciais como transformadores, disjuntores e relés.
Tipos de Manutenção em Subestações Elétricas
Para garantir a disponibilidade contínua de energia, as subestações demandam uma gestão de ativos estratégica, dividida em três pilares fundamentais. Conhecer e aplicar cada um deles é o segredo para reduzir custos operacionais a longo prazo.
1. Manutenção Preventiva
A manutenção preventiva é realizada de forma programada, independentemente de o equipamento apresentar falhas aparentes. Seu objetivo é mitigar o desgaste natural e evitar falhas incipientes. Esse processo normalmente requer o desligamento programado da instalação.
- Limpeza geral e remoção de poeira e resíduos (que podem causar arcos elétricos).
- Reaperto de conexões elétricas e barramentos, fundamental para evitar pontos quentes.
- Lubrificação de mecanismos de operação de disjuntores e chaves seccionadoras.
- Testes funcionais de relés de proteção, verificando se atuam nos tempos corretos.
2. Manutenção Preditiva
A manutenção preditiva baseia-se no monitoramento da condição real dos equipamentos, permitindo intervenções cirúrgicas apenas quando os dados indicam uma degradação. A grande vantagem é que grande parte das medições pode ser feita com a subestação energizada (em carga).
- Termografia infravermelha: Identifica anomalias térmicas e desbalanceamentos de carga sem contato físico. Leia mais sobre as vantagens do relatório termográfico.
- Análise de óleo isolante: Inclui análises físico-químicas e cromatográficas para verificar a saúde interna do transformador.
- Análise de vibração e ultrassom: Detecta descargas parciais e problemas mecânicos ocultos.
3. Manutenção Corretiva
É a manutenção reativa, realizada após a ocorrência de uma falha ou quebra. Deve ser evitada ao máximo em subestações, pois resulta em paradas não programadas (lucros cessantes), danos em cascata a outros equipamentos e, em muitos casos, acidentes com risco à vida. A manutenção corretiva tem o maior custo financeiro e operacional.
Tabela de Periodicidade por Equipamento
Não sabe quando intervir? A NBR 14039 orienta sobre os prazos recomendados, que devem ser ajustados conforme a severidade do ambiente (ambientes industriais agressivos exigem prazos menores). Abaixo apresentamos uma tabela consolidada de recomendações práticas:
| Equipamento | Inspeção Visual (Preditiva) | Manutenção Preventiva (Parada) | Ensaios Essenciais |
|---|---|---|---|
| Transformador de Potência | Mensal / Bimestral (vazamentos, nível de óleo, sílica gel) | Anual | Termografia, Resistência de Isolação (Megger), Análise de Óleo (Cromatografia e Físico-química) |
| Disjuntor de Média Tensão | Trimestral (pressão de gás SF6 ou vácuo, contador de operações) | Anual ou a cada "X" manobras (conforme fabricante) | Resistência de Contato (Micro-ohmímetro), Tempos de Abertura/Fechamento |
| Chaves Seccionadoras | Semestral | Anual | Resistência de Contato, Termografia |
| Relés de Proteção | Semestral (verificação de alarmes e LEDs) | Anual a Bianual | Injeção de Corrente e Tensão (Aferição de Curvas e Tempos de Trip) |
| Malha de Aterramento | Anual (inspeção das conexões expostas) | A cada 1 ou 2 anos | Medição de Resistência de Aterramento e Continuidade. Veja mais em Sistema de Aterramento. |
| Para-raios (SPDA) | Semestral (antes do período de chuvas) | Anual | Verificação de contadores de descarga, integridade física, Termografia. Relacionado: SPDA Para-raios. |
Atenção: A periodicidade deve estar estritamente documentada em um Plano de Manutenção Operacional (PMO), exigido por autoridades fiscalizadoras e seguradoras.
Ensaios Obrigatórios e Diagnósticos Críticos
A simples limpeza não garante o funcionamento pleno da subestação. Os ensaios são fundamentais para medir grandezas elétricas e químicas que o olho humano não enxerga.
Análise Cromatográfica e Físico-Química do Óleo
O óleo isolante dos transformadores desempenha funções de isolação elétrica e refrigeração. A análise físico-química avalia a rigidez dielétrica, teor de água, acidez e fator de perdas. Já a cromatografia de gases dissolvidos é o "exame de sangue" do transformador: ela detecta a presença de gases (como etileno, metano e hidrogênio) que indicam descargas parciais, arcos elétricos internos ou sobreaquecimento do papel isolante, permitindo ações antes da queima do equipamento.
Termografia Infravermelha
Com a instalação energizada e em carga normal, a câmera térmica escaneia conexões, buchas e barramentos. Pontos brilhantes na imagem (hotspots) indicam conexões frouxas, oxidação, desbalanceamento de fases ou sobrecarga. A termografia orienta a equipe de manutenção preventiva sobre onde aplicar reapertos prioritários. Este é um passo crucial no Laudo Técnico de Instalação.
Resistência Ôhmica de Contatos (Micro-ohmímetro)
Mede a resistência nos contatos fechados de disjuntores e seccionadoras. O desgaste dos contatos ou a presença de carbono/oxidação aumenta a resistência, o que gera aquecimento (efeito Joule) e pode causar a fusão dos contatos durante a condução de correntes de curto-circuito.
Resistência de Isolação (Megôhmetro)
Avalia a qualidade do material isolante de transformadores, cabos e barramentos, aplicando-se uma tensão contínua elevada e medindo-se a corrente de fuga. Isolações deterioradas por umidade, poeira ou envelhecimento resultam em baixos valores de resistência, indicando risco iminente de curto-circuito para a carcaça ou entre fases.
Normas e Legislação Vigente
A manutenção de subestações não é apenas uma boa prática, mas uma exigência legal baseada nas seguintes normas técnicas brasileiras:
- NR-10 (Norma Regulamentadora 10): Segurança em Instalações e Serviços em Eletricidade. Exige que todas as instalações possuam o Prontuário das Instalações Elétricas (PIE), esquemas unifilares atualizados e relatórios de inspeção periódica com laudos. Todo profissional atuante deve ser qualificado e estar paramentado com EPIs apropriados (vestimentas anti-chama, luvas isolantes, balaclava).
- ABNT NBR 14039: Instalações Elétricas de Média Tensão (de 1,0 kV a 36,2 kV). Esta norma rege os critérios de projeto, execução e as recomendações mandatórias de operação e manutenção de cabines primárias e subestações.
- ABNT NBR 5410: Instalações Elétricas de Baixa Tensão (aplicável aos quadros e circuitos derivados que partem da subestação).
- ABNT NBR 5419: Proteção de estruturas contra descargas atmosféricas (SPDA), fundamental para a integridade da subestação exposta ao tempo.
Atenção às Multas: O descumprimento da NR-10 e da NBR 14039 pode resultar em multas pesadas pelo Ministério do Trabalho, interdição da planta e, em caso de acidentes, responsabilização criminal e civil dos gestores, além de recusa de indenizações por parte de companhias seguradoras.
Custos Estimados de Manutenção
Muitos gestores encaram a manutenção como um custo, quando, na verdade, trata-se de um investimento em confiabilidade. Abaixo apresentamos estimativas médias de mercado (valores em R$ para 2026), que variam conforme a região, potência instalada e nível de tensão:
| Serviço de Manutenção | Subestação de Pequeno Porte (até 500 kVA) | Subestação de Médio/Grande Porte (Acima 1000 kVA) |
|---|---|---|
| Manutenção Preventiva Básica (Limpeza e Reaperto) | R$ 1.500 a R$ 3.000 | R$ 4.000 a R$ 10.000+ |
| Termografia Completa com Laudo | R$ 800 a R$ 1.500 | R$ 1.500 a R$ 4.000 |
| Análise de Óleo Isolante (Físico-química + Cromatografia) | R$ 450 a R$ 800 (por trafo) | R$ 600 a R$ 1.200 (por trafo, dependendo do laboratório) |
| Pacote Completo (Preventiva + Todos os Laudos e Ensaios) | R$ 3.000 a R$ 6.000 | R$ 8.000 a R$ 25.000+ |
* Valores referenciais sujeitos a variação baseada em escopo, deslocamento, urgência e equipamentos auxiliares de acesso (plataformas elevatórias, etc).
Modernizar vs. Manter: Quando atualizar a Subestação?
Há momentos em que os custos de manutenção superam os benefícios de um equipamento obsoleto. Como decidir entre continuar reparando e investir em uma modernização estrutural (retrofit)?
- Dificuldade de encontrar peças de reposição: Se componentes como relés eletromecânicos, disjuntores a óleo PVO (Pequeno Volume de Óleo) e seccionadoras muito antigas apresentam falhas e as peças estão fora de linha, a modernização é iminente.
- Necessidade de Aumento de Carga: A planta industrial ou condomínio cresceu e o transformador atual já opera acima de 85-90% de sua capacidade. A modernização envolvendo um novo projeto de subestação e adequações de disjuntores torna-se necessária.
- Custos de manutenção corretiva: Quando as intervenções corretivas (vazamentos recorrentes, disjuntores emperrados, falhas de relés) superam 15-20% do custo de um equipamento novo anualmente.
- Adequação Normativa e Segurança: Subestações antigas em alvenaria que não atendem as atuais distâncias de segurança ou proteções exigidas pela NR-10 e NBR 14039. Nesses casos, substituir por uma subestação blindada compacta (Skid/Eletrocentro) pode salvar vidas e garantir compliance.
Saiba mais também sobre a elaboração de projetos e conceitos no nosso guia sobre Cabine Primária e Subestação.
Sua subestação está em dia com a manutenção preventiva?
Evite prejuízos milionários e garanta a segurança de seus colaboradores. A Exitogrid oferece planos de manutenção, ensaios preditivos e laudos técnicos em total conformidade com a NBR 14039 e NR-10.
Perguntas Frequentes (FAQ)
A recomendação geral, baseada na NBR 14039, é realizar a manutenção preventiva e inspeção geral anualmente. Em ambientes extremamente agressivos (poluição, salinidade, excesso de poeira industrial), esse prazo pode e deve ser reduzido para 6 meses. O ideal é estruturar um Plano de Manutenção Operacional (PMO) sob medida.
A termografia utiliza câmeras infravermelhas para detectar anomalias térmicas (hotspots) sem a necessidade de desligar os equipamentos. É vital porque a grande maioria das falhas elétricas graves (curtos, derretimento de isolação) são precedidas por um aumento gradativo de temperatura devido a conexões oxidadas ou frouxas.
Os principais ensaios são: Físico-Químico (para avaliar rigidez dielétrica, cor, umidade, tensão interfacial e acidez) e Cromatográfico (para quantificar gases dissolvidos no óleo, que são fortes indicadores de falhas elétricas incipientes, efeito corona ou aquecimento localizado). A periodicidade recomendada é anual.
A preventiva é baseada no tempo e requer paradas programadas (ex: reapertar contatos e limpar a cada 12 meses). A preditiva é baseada na condição real do equipamento, focando em monitoramento e ensaios (ex: termografia, análise de óleo e ultrassom) para intervir apenas antes que ocorra a quebra, gerando maior disponibilidade e menos custos indiretos.
O custo depende muito do porte e da tensão. Para cabines primárias menores (até 500 kVA), o pacote completo (preventiva, termografia e análise de óleo) costuma variar entre R$ 3.000 e R$ 6.000. Para indústrias e subestações maiores, que requerem relatórios mais complexos e maior tempo de dedicação, os valores ultrapassam R$ 8.000. A manutenção sempre será mais barata que a parada da produção e os riscos judiciais.
A modernização (retrofit) é indicada nos seguintes cenários: dificuldade para encontrar peças de reposição de disjuntores e relés antigos, necessidade constante de correções, necessidade de aumentar a carga instalada além da capacidade atual, ou caso a instalação não possua os requisitos mínimos de segurança das normas atualizadas (NR-10 e NBR 14039).
