O que é um curto-circuito? É uma falha elétrica onde a corrente encontra um caminho de resistência quase nula entre dois ou mais pontos de potenciais diferentes. Isso gera um pico de corrente elevadíssimo (frequentemente milhares de amperes) em milissegundos, liberando uma imensa quantidade de calor. Se não for interrompido rapidamente por dispositivos adequados, pode derreter condutores, destruir quadros (QGBT) e iniciar incêndios severos. O dimensionamento correto da proteção depende de um rigoroso estudo de curto-circuito (Icc).
1. Os Tipos de Curto-Circuito em Instalações
Para entender como proteger uma rede, precisamos saber que os curtos-circuitos não são todos iguais. Eles são classificados com base nas fases envolvidas no momento da falha:
- Fase-Terra (Monofásico): Ocorre quando uma fase energizada entra em contato com a terra ou com carcaças aterradas. É o tipo mais comum na indústria, representando cerca de 70% a 80% das falhas. Sistemas de aterramento eficientes e relés de fuga são cruciais aqui.
- Fase-Fase (Bifásico): Contato direto entre duas fases distintas. Gera uma corrente de curto-circuito menor do que um trifásico, mas ainda assim extremamente danosa aos componentes.
- Trifásico: Contato simultâneo entre as três fases. Embora seja o mais raro (menos de 5% dos casos), é o que gera a maior corrente de curto-circuito e o maior nível de estresse térmico e mecânico nas instalações. É utilizado como base para dimensionar a capacidade de interrupção máxima dos disjuntores.
2. As 7 Causas Mais Comuns em Indústrias e Comércios
Muitos curtos-circuitos são precedidos por sinais de degradação. As principais causas que desencadeiam essa falha severa incluem:
- Deterioração do isolamento: Cabos expostos a altas temperaturas, produtos químicos, atrito mecânico ou simplesmente envelhecidos têm sua capa isolante corrompida.
- Sobrecarga contínua: Equipamentos puxando mais corrente que a suportada pelos cabos aquecem o sistema gradativamente, derretendo o isolamento até as fases encostarem.
- Conexões frouxas: Terminais mal apertados em quadros de distribuição (QGBT) geram arcos elétricos e superaquecimento localizado.
- Umidade e infiltração: A presença de água em eletrodutos e painéis cria caminhos condutivos inesperados.
- Falhas em equipamentos: Motores com bobinas em curto ou transformadores internos defeituosos introduzem correntes anômalas na rede.
- Presença de animais: Ratos, insetos ou pássaros que entram em painéis elétricos ou subestações são frequentemente a ponte acidental entre barramentos energizados.
- Surtos atmosféricos: Descargas elétricas indiretas podem romper o dielétrico de equipamentos. Ter um sistema de SPDA e aterramento integrado com DPS (Dispositivos de Proteção contra Surtos) é obrigatório.
3. Consequências Críticas: O Custo do Curto-Circuito
O impacto de um curto-circuito vai muito além da troca de um disjuntor queimado. A energia térmica e as forças eletrodinâmicas liberadas causam:

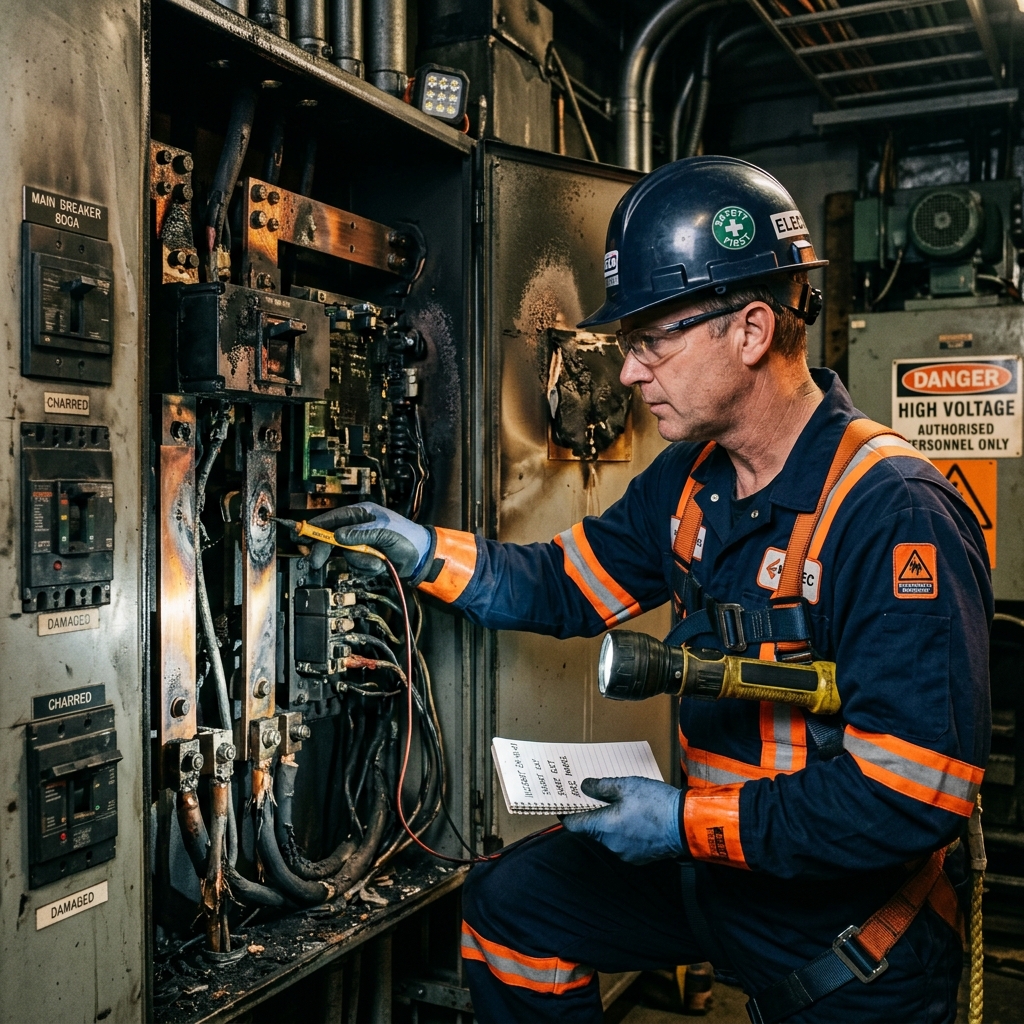

- Danos a Equipamentos e Painéis: Contatores, cabos e barramentos podem derreter ou ser deformados pelas forças magnéticas. O custo de reposição de um QGBT inteiro é altíssimo.
- Risco de Incêndio: A faísca gerada e o calor extremo são a principal causa de incêndios estruturais em instalações comerciais e industriais no Brasil.
- Parada de Produção (Downtime): Em indústrias, uma hora de linha de montagem parada pode significar dezenas de milhares de reais em prejuízos, perda de matérias-primas e atrasos na entrega.
- Riscos à Vida Humana: Além do risco de choque letal, a explosão proveniente do arco elétrico pode causar queimaduras de terceiro grau em operadores não equipados adequadamente. O cumprimento da NR-10 é essencial.
4. Níveis de Corrente de Curto-Circuito (Icc)
A intensidade de um curto-circuito depende de vários fatores: a potência da fonte (transformador da subestação), a distância até o ponto da falha e a bitola dos condutores. Abaixo, uma tabela comparativa com os níveis típicos estimados de corrente de curto-circuito:
| Local / Ponto da Instalação | Tensão | Corrente Icc Típica | Dispositivo Adequado |
|---|---|---|---|
| Próximo aos terminais do Transformador MT/BT (Ex: 500kVA) | Baixa Tensão (380V) | 15.000 A a 30.000 A (15-30 kA) | Disjuntores de Caixa Moldada ou Aberta com alto poder de corte |
| QGBT (Quadro Geral principal da fábrica) | Baixa Tensão (380V) | 10.000 A a 25.000 A (10-25 kA) | Disjuntores de Caixa Moldada (MCCB) de alta capacidade |
| Quadros Secundários / Iluminação | Baixa Tensão (220/127V) | 3.000 A a 6.000 A (3-6 kA) | Minidisjuntores (MCB) DIN, curva B ou C |
| Cabine Primária / Subestação (NBR 14039) | Média Tensão (13.8kV) | 5.000 A a 16.000 A (5-16 kA) em MT | Relés de proteção acoplados a Disjuntores a Vácuo ou SF6 |
Atenção ao dimensionamento: Instalar um minidisjuntor residencial com capacidade de interrupção de 3 kA diretamente no QGBT industrial que apresenta Icc de 15 kA é um erro fatal. Ao tentar interromper o curto, o disjuntor explodirá e o fogo não será extinto.
5. Estudo de Curto-Circuito (Icc): O Que É e Quando Fazer?
O Estudo de Corrente de Curto-Circuito (Icc) é um cálculo matemático complexo utilizado pela engenharia para prever o pior cenário possível de falha em cada nó da instalação. Ele determina a energia máxima que os dispositivos precisam suportar térmicamente e interromper.
Levantamento de Dados
Coleta de informações sobre a concessionária, transformadores, cabos (comprimento, bitola) e motores (que contribuem com a corrente de falha nos primeiros ciclos).
Cálculo de Impedâncias
Determinação da resistência e reatância de toda a rede elétrica (desde a fonte até o quadro terminal) utilizando diagramas unifilares precisos.
Simulação Computacional e Resultados
Uso de softwares de engenharia para calcular correntes simétricas e assimétricas (fase-fase, fase-terra, trifásica), permitindo a especificação dos equipamentos corretos de acordo com a norma NBR 14039 e NBR 5410.
Esse estudo é obrigatório na etapa de projeto de subestação e essencial em ampliações industriais ou modernização de subestações, pois garante a segurança sistêmica frente a qualquer alteração de demanda.
6. Seletividade e Coordenação de Proteção
A seletividade é o que garante que uma falha localizada não apague a fábrica inteira. Se ocorrer um curto-circuito no motor de uma máquina, apenas o disjuntor daquela máquina deve desarmar; o disjuntor principal do setor e o disjuntor geral do QGBT devem permanecer ligados.
Para atingir essa coordenação (seletividade amperimétrica, cronométrica ou lógica), os tempos de disparo e as curvas térmicas/magnéticas dos disjuntores em cascata são rigorosamente ajustados com base nos estudos de Icc. Uma má parametrização é a razão número um para a "queda do disjuntor geral" sem justificativa aparente.
7. Como Prevenir Curtos-Circuitos
A única forma eficaz de blindar sua operação contra esses eventos destrutivos é através de um programa robusto de manutenção e auditoria técnica. Boas práticas incluem:
- Inspeções Termográficas Anuais: Detectam conexões frouxas e desequilíbrios antes que a temperatura danifique o isolamento.
- Manutenção de Painéis (Reapertos): A vibração constante das fábricas afrouxa os bornes, aumentando a resistência de contato e o aquecimento.
- Adequação do Aterramento e SPDA: A instalação de SPDA eficiente e um laudo periódico garantem que correntes de surto e de fuga tenham o caminho correto e rápido para a terra, sem afetar o maquinário.
- Emissão de Laudo Técnico: O Laudo Técnico de Instalação (LTI) evidencia inconformidades no projeto e no estado físico da instalação, evitando sanções da fiscalização e protegendo o patrimônio.
- Manutenção e Limpeza de Subestações: A instalação de subestação requer limpeza anual (desenergizada) para evitar poeira condutiva e ingresso de umidade.
