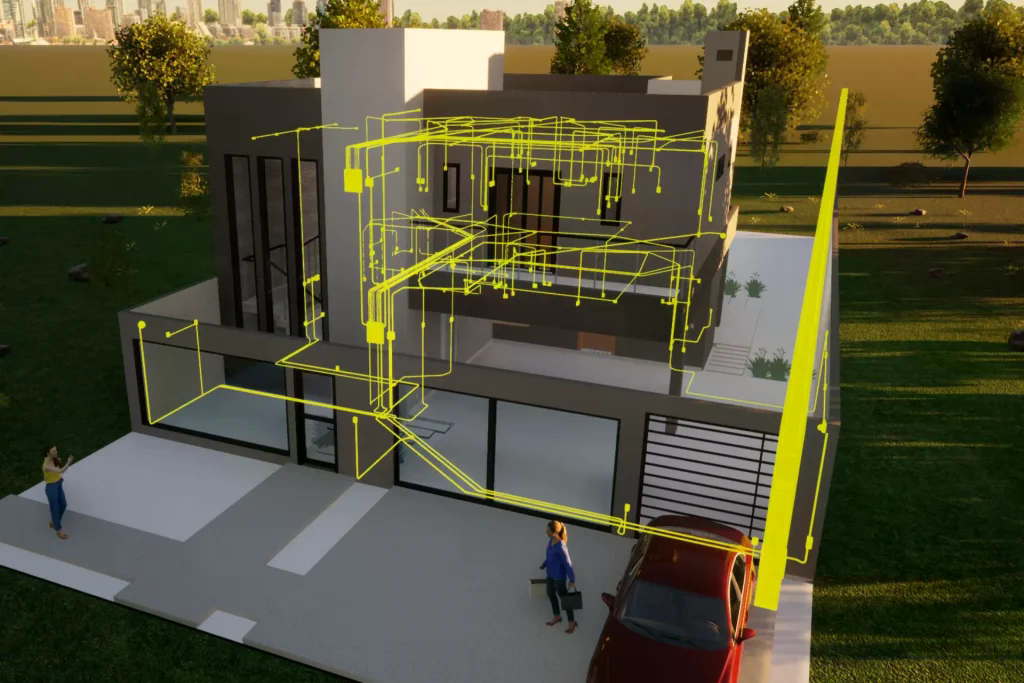

O que é o projeto elétrico para condomínio? É o detalhamento técnico de toda a infraestrutura energética do edifício, englobando a entrada de energia coletiva, centro de medição, dimensionamento dos ramais, quadros de cargas das áreas comuns, sistema de aterramento, e caso a demanda exceda 75 kVA, um projeto de subestação. Ele é vital para a aprovação junto à Neoenergia e para garantir segurança contra incêndios e curtos-circuitos em conformidade com as normas NBR 5410 e NDU-001.
Tipos de Projetos Elétricos para Condomínios
A natureza do projeto elétrico em condomínios de Recife varia significativamente dependendo do tamanho do empreendimento e da demanda energética calculada. Em termos gerais, as distribuidoras, incluindo a Neoenergia, classificam o tipo de atendimento pela tensão necessária para suprir o empreendimento de forma confiável e segura.
Condomínios menores, como prédios de poucos pavimentos ou conjuntos residenciais de poucas casas, geralmente se enquadram em Baixa Tensão (BT). Já condomínios de médio a grande porte, ou edifícios com intensa infraestrutura comum, ultrapassam limites que requerem o atendimento em Média Tensão (MT).
| Característica | Baixa Tensão (BT) | Média Tensão (MT) |
|---|---|---|
| Demanda Total | Até 75 kW / 75 kVA | Acima de 75 kVA |
| Equipamentos de Tensão | 127V / 220V ou 220V / 380V (dependendo da rede) | 13.8 kV ou 34.5 kV (requer rebaixamento) |
| Infraestrutura Necessária | Centro de medição convencional, disjuntor geral, ramal de ligação direto. | Instalação obrigatória de uma Subestação Transformadora. |
| Indicação | Condomínios residenciais horizontais pequenos, blocos de apartamentos enxutos. | Grandes edifícios, condomínios com múltiplos elevadores, bombas de grande porte, etc. |
Quadro de Cargas e Dimensionamento do Transformador
O coração do projeto elétrico é o Quadro de Cargas. Ele lista meticulosamente cada equipamento elétrico (cargas) presente no condomínio, a sua potência (W ou VA) e a tensão de operação. A partir desse levantamento, aplica-se o Fator de Demanda, que considera a probabilidade de as cargas funcionarem simultaneamente.
No contexto de um condomínio, o quadro de cargas é dividido em duas partes fundamentais:
- Cargas das Unidades Autônomas (Apartamentos/Casas): Cálculo baseado em normas para estimar o consumo médio de cada unidade.
- Cargas da Área Comum (Administração): Elevadores, bombas de recalque, iluminação de corredores, sistema de portaria, câmeras de segurança, carregadores de carros elétricos.
Para os condomínios enquadrados em Média Tensão, a soma destas demandas ditará o dimensionamento do transformador da subestação. Um transformador subdimensionado viverá desarmando ou superaquecendo; já um transformador superdimensionado acarreta em multas por baixo fator de potência e desperdício de energia. É por isso que o projeto precisa ser assinado por um engenheiro competente.
Entrada de Energia Coletiva e Centro de Medição
O projeto da entrada de energia é crucial para que o condomínio obtenha o fornecimento de luz. Em edifícios de múltiplos pavimentos, a entrada de energia é coletiva e termina em um Centro de Medição (CM). O projeto deve observar:
- Localização do CM: As normas da Neoenergia exigem que os medidores fiquem em local de fácil acesso para leitura e fiscalização.
- Padrão de Agrupamento: Caixas metálicas ou de policarbonato homologadas pela concessionária, arranjadas de forma otimizada.
- Ramais Alimentadores: O dimensionamento correto da bitola dos fios (condutores) que levam energia desde o quadro geral até o quadro de distribuição de cada apartamento.
Erros de projeto nesta etapa resultam em devolução imediata do processo pela Neoenergia, e na pior das hipóteses, causam perigosos pontos quentes devido ao subdimensionamento dos ramais principais, podendo causar incêndios na prumada do edifício.
Atenção ao Retrofit: Em condomínios antigos que aumentam a carga, frequentemente a bitola dos fios originais na prumada e o espaço físico no quadro de medidores já não atendem. A modernização requer elaboração de um projeto do zero. Recomendamos a leitura sobre os cuidados com instalações em condomínios antigos.
Infraestrutura Elétrica nas Áreas Comuns
A energia das áreas comuns é o que mantém o edifício operante, seguro e habitável. O projeto elétrico dessa seção abrange:
- Iluminação de Segurança e Corredores: Circuitos independentes e bem dimensionados.
- Bombas Hidráulicas: Bombas de recalque, incêndio e piscinas, que demandam motores de alta potência e dispositivos de partida suave ou inversores de frequência.
- Elevadores: Exigem alimentação robusta, normalmente em circuitos trifásicos segregados para evitar interferências.
- Carregamento de Veículos Elétricos: O futuro chegou aos condomínios, e a infraestrutura deve prever a expansão para "Wallboxes" de carregamento veicular (EV), influenciando diretamente a carga geral.
Sistema de Aterramento e SPDA (Pára-raios)
Nenhuma instalação em condomínio está segura sem um projeto eficiente de proteção. Dois pilares devem constar na elaboração:
1. Sistema de Aterramento: Vital para a segurança das pessoas contra choques elétricos e proteção dos caros equipamentos do condomínio (como a placa-mãe dos elevadores). Deve obedecer rigorosamente a NBR 5410.
2. SPDA (Sistema de Proteção Contra Descargas Atmosféricas): Exigido pelo Corpo de Bombeiros, o "pára-raios" não evita que o raio caia, mas direciona a enorme corrente para o solo de forma segura. O projeto de SPDA deve seguir a complexa NBR 5419, envolvendo a gaiola de Faraday, hastes e caixas de inspeção. É mandatório a renovação e inspeção anual com emissão de laudo técnico.
Normas Técnicas (NBR 5410, NDU-001) e Documentação Neoenergia
Um bom projeto elétrico não é apenas um desenho; é um dossiê técnico que cumpre a legislação à risca.
No Brasil, as normas-mãe são a NBR 5410 (Baixa Tensão) e a NBR 14039 (Média Tensão). Contudo, em Pernambuco, a concessionária Neoenergia possui manuais rigorosos que têm peso de lei para permitir a ligação do prédio. Destaque para a norma NDU-001 (Fornecimento de Energia Elétrica em Tensão Secundária de Distribuição a Edificações de Uso Coletivo).
Para protocolar e obter a aprovação da Neoenergia, o condomínio precisará de uma empresa de engenharia atuando de forma integral, apresentando a seguinte documentação:
- Projeto Elétrico (Plantas e Diagramas Unifilares).
- Memoriais Descritivos e de Cálculo de Demanda.
- ART (Anotação de Responsabilidade Técnica) assinada pelo engenheiro.
- Formulários padronizados da distribuidora assinados pelo síndico (com ata de eleição anexada).
Para ter seu projeto analisado rapidamente, conte com uma empresa que possua credenciamento Neoenergia. Empresas credenciadas têm processos mais ágeis e já compreendem todas as particularidades técnicas, evitando exigências (devoluções) que atrasariam a obra em meses.
Estimativa de Custos do Projeto Elétrico
Investir no projeto elétrico é investir em segurança e eficiência para décadas. Quando se pesquisa sobre quanto custa um projeto elétrico em Recife, deve-se entender que os honorários consideram a complexidade, a metragem quadrada e o volume de pranchas e detalhamento.
- Condomínios de pequeno porte (sem subestação): O projeto varia geralmente entre R$ 5.000 e R$ 12.000.
- Condomínios de médio/grande porte (com subestação MT): Os valores sobem, pois inclui o detalhamento da cabine primária e tramitações mais pesadas. Os projetos podem variar de R$ 15.000 a R$ 35.000 ou mais.
- Projetos Complementares: SPDA e Aterramento costumam ser englobados, mas laudos técnicos específicos (como vistoria em instalações antigas) podem ser precificados a parte.
